I-7018/I-7018P/M-7018/M-7018R

8 csatornás hőmérséklet(hőelem) távadó
8-channel Analog Input Module


I-7018

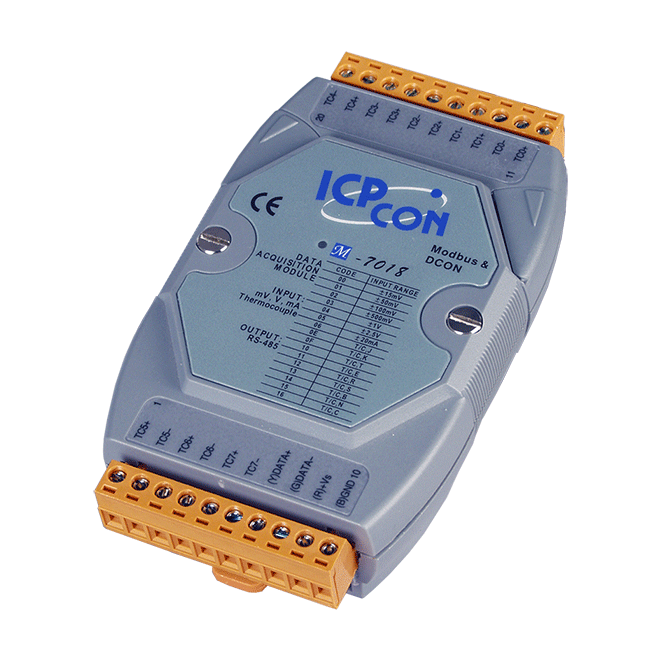

M-7018

CE FCC RoHS WEEE

Analog Input

  • Photo-isolation: 3750 Vrms

  • Type : thermocouple, mV, V, or mA

  • Channels: 6 differential + 2 single-ended or 8 differential(jumper select)

  • Voltage range : ±15mV, ± 50mV , ± 100mV, ± 500mV, ±1V, ±2.5V

  • Current range: ±20mA

  • Sampling rate: 10 samples/sec(total)

  • Bandwidth : 13.1 Hz

  • Accuracy : ± 0.1% or better

  • Zero drift : ± 0.033ppm/°C

  • CMR @ 50/60 Hz : 150 dB

  • NMR @50/60 Hz : 100 dB

  • Span drift : 25ppm/°C

  • Over voltage protection: ±120VDC

    Type "R": ±240Vrms

  • Power

    Input Power : 10~30VDC

    Power consumption: 1.2W

Thermocouple type

Type

Range(C)

J

-210~ +760

K

-270~+1372

T

-270~+400

E

-270~+1000

R

0~+1768

S

0~+1768

B

0~+1820

N

-270~1300

C

0~2320

L

-200~800

(For 7018P only)

M

-200~100

(For 7018P only)

L DIN43710

-200~900

(For 7018P only)

Adatlap / Data Sheet

Ordering Information

I-7018

8-channel thermocouple input module

I-7018P

8-channel thermocouple input module

M-7018

8-channel thermocouple input module

M-7018R

8-channel thermocouple input module
